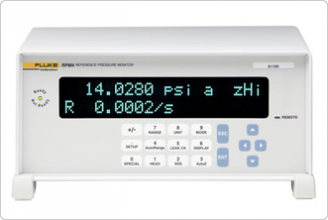

RPM4 RPM4 레퍼런스 압력 모니터는 기존 압력 모니터와 차별화됩니다. 초저 압력에서 280MPa (40, 000psi)까지의 최첨단 성능, 고급 온-보드 기능, 콤팩트하며 견고, 전체 로컬 및 원격 통신 기능을 가진 RPM4는 다양한 하이엔드 성능 압력 교정, 시험, 측정 용도로 적합한 솔루션입니다.
무한 범위™ 및 AutoRange™
무한 범위는 RPM4 레퍼런스 압력 모니터에 동작 특정 범위 상 전래 없는 유연성을 부여합니다. 사용하기 쉬운 자동범위설정 기능을 이용하면 몇 개의 단순한 키 조작이나 단일한 원격 제어 명령어로 압력 모니터가 테스트 대상 범위에 완전히 최적화되도록 합니다. 최대 압력과 측정 모드를 입력. 자동범위설정 기능 동작:
- 해당 범위와 측정 모드에 맞는 최적 Q-RPT를 선택하여 동작 시킵니다.
- 측정 압력단위 설정 • 절대, 계기 혹은 복합 계기 (Compound Gauge) 측정모드 동작
- 측정 범위에 맞는 표시 해상도 조정.
- 측정 범위에 맞는 과도 압력 경고
- 선택 범위에 비례하게 측정 불확도 줄입니다.(프리미엄 클래스 Q-RPT 전용)
주의: RPM4의 무한 범위와 자동범위설정 기능은 특정 범위에 대한 동작에서는 권장되지만 “측정값의 %” 측정 사양에는 필수적이지는 않습니다.
SDS™ Q-RPT 자가보호 시스템
7MPA (1000psi)까지의 모든 Q-RPT 모듈은 고유 Self Defense System™ (SDS)가 장착되어 있습니다. SDS 밸브는 사용되고 있지 않은 상태나 과도 압력이 발생하기 전에 모듈의 Q-RPT를 고립시키고 배출합니다. SDS가 있으면, 10MPa (1500 psi)까지 Q-RPT를 제거하거나 고립시킬 필요 없이 연결해 둘 수 있습니다.
고급 온-보드 기능
RPM4 압력 모니터는 다음을 포함한 다양한 고급 온-보드 압력 데이터 기능들을 제공합니다:
- 시간에 따른 압력 평균, 변화율, hi/lo, 동결, set point 편차와 같은 특수 데이터
- 차동 모드는 회선 압력 taring을 포함하여 두 Q-RPT간의 차이를 직접 측정합니다.
- 병렬 측정은 여분으로 두 개의 Q-RPT를 사용합니다.
- 누수 점검은 사용자 정의 기간 동안의 평균 압력 변화율을 측정합니다.
- AutoTest는 에러 테스트와 데이터 기록을 포함한 교정 루틴을 자동화합니다.
Quartz 기준 압력 트랜스듀서 (Q-RPT)모듈
RPM4의 두드러진 압력 측정 사양은 Fluke Calibration의 독보적인 Quartz 기준 압력 트랜스듀서로 실현되었습니다.
Q-RPT는 압력이 긴장을 유발하여 Quartz crystal의 고유 진동수를 변화시키는 원리를 이용하여 압력을 측정합니다. 각 트랜스듀서를 일차 압력 표준을 이용하여 개별적으로 평가하고 특정 지어 Q-RPT에 대한 적격성을 검증합니다. 필요한 정도의 선형도, 재현성과 안정도를 가진 트랜스듀서만 선별합니다. 15년간 수 천 개의 Quartz 압력 트랜스듀서의 경험으로 만든 독점 보정 모델을 적용하여 전달 표준에서 필요한 metrology 특성을 최적화합니다. 표준 등급 및 프리미엄 등급 Q-RPT 모듈로 귀사가 원하는 성능 및 예산에 맞추십시오.
독립적인 온-보드 공압계를 사용한 대기압력 시스템에 대한 고유 동적 보정으로 언제든지 매끄럽게 절대 모드, 계기 모드, 복합 계기 모드간의 전환이 가능합니다. 공압계는 계기 모드에서 발생되는 미세한 대기압의 변이를 측정하는 목적으로만 사용되므로, 절대 에러와 드리프트 오버타임이 측정 오차에 영향을 주지 않습니다. Q-RPT 모듈들은 다음과 같은 장점을 가집니다.
- 측정값 측정 불확도 %와 자동범위설정 스팬 턴다운 선택 가능
- 매우 짧은 워밍업 시간
- 가스 종류 의존성 없음
- 테스트 매체에서 분리된 Quartz 요소
- 방위에 대한 낮은 민감도
Q-RPT와 범위
|
Q-RPT 지정
|
SI 버전
|
미국버전
|
지원 측정 모드 (들)
|
동작 매체
|
자가 보호 시스템 (Self Defense System, SDSTM)
|
||
| 최대범위(kPa)절대치: | 최대범위(kPa)계기: | 최대범위(psi)절대치: | 최대범위(psi)계기: | ||||
| A280M-L | 280 000 | 280 000 | 40 000 | 40 000 |
절대, 계기, 복합 계기
|
가스 표준
오일 선택 가능 |
선택 불가능
|
| A280M-L | 200 000 | 200 000 | 30 000 | 30 000 | |||
| A140M-L | 140 000 | 140 000 | 20 000 | 20 000 | |||
| A100M-L | 100 000 | 100 000 | 15 000 | 15 000 | |||
| A70M | 70 000 | 70 000 | 10 000 | 10 000 |
가스 표준
오일 선택 가능 가스 전용 |
||
| A40M | 40 000 | 40 000 | 6 000 | 6 000 | |||
| A20M | 20 000 | 20 000 | 3 000 | 3 000 | |||
| A14M | 14 000 | 14 000 | 2 000 | 2 000 | |||
| A10M | 10 000 | 10 000 | 1 500 | 1 500 |
내용물
|
||
| A7M | 7 000 | 7 000 | 1 000 | 1 000 | |||
| A3.5M | 3 500 | 3 500 | 500 | 500 |
가스 전용
|
||
| A2M | 2 000 | 2 000 | 300 | 300 | |||
| A1.4M | 1 400 | 1 400 | 200 | 200 | |||
| A700K | 700 | 700 | 100 | 100 | |||
| A350K | 350 | 250 | 50 | 35 | |||
| A200K | 200 | 100 | 30 | 15 | |||
| A160K | 160 | 60 | 23 | 8 | |||
| A100K | 110 | 10 | 16 | 1.5 | |||
| BA100K1 | 110 |
—
|
16 |
—
|
|||
| G200K |
—
|
200 |
—
|
30 |
계기 전용
|
||
| G100K |
—
|
100 |
—
|
15 | |||
| BG15K2 |
—
|
15 |
—
|
2.2 | |||
| G15K |
—
|
15 |
—
|
2.2 | |||
1 BA100k는 70kP (10 psia)의 낮은 공압계
2 BG15K는 -15~15kPa (-2.2~+2.2 psi) 까지의 양방향 계기
2 BG15K는 -15~15kPa (-2.2~+2.2 psi) 까지의 양방향 계기
PPC4 자동 압력 제어기와 호환
RPM4는 완전 자동 압력 제어/교정기 PPC4의 외부 기준 압력 측정 장치로 사용할 수 있습니다. 9핀 RS232 케이블 (들)을 이용하여 1개 혹은 2개의 RPM4를 PPC4에 데이지 체인할 수 있습니다. RPM4의 Q-RPT들은 PPC4 시스템의 일부가 되어 작업자가 신경 쓸 필요 없이 PPC4를 통해 관리할 수 있습니다. PPC4의 전체 동작범위를 위한 테스트 연결은 하나입니다.
