새로운 Fluke 500 시리즈 배터리 분석기는 중요한 배터리 백업(back-up) 어플리케이션에 사용되는 각각의 고정된 배터리 및 배터리 뱅크의 유지 관리, 문제 해결 및 성능 테스트를 위한 이상적인 테스트 도구입니다.
직관적인 사용자 인터페이스, 컴팩트한 디자인 및 견고한 구조는 최적의 성능 및 테스트 결과와 신뢰성을 보장합니다.
Fluke 500 시리즈 배터리 분석기는 자동화된 스트링(String) 기능 테스트 및 통합된 적외선 온도 측정 시스템을 사용하여 DC 전압 및 저항 테스트에서부터 전체 상태 테스트에 이르기까지 광범위한 배터리 테스트 기능을 갖고 있습니다.
500 시리즈 배터리 분석기는 모든 유형의 고정형 배터리 측정을 위해 설계되었습니다
| 기 능 |
범위 |
분해능 |
정밀도 |
BT508 |
BT510 |
BT520 |
BT521 |
| 배터리 저항1 |
3 mΩ |
0.001 mΩ |
1 % + 8 |
• |
• |
• |
• |
| 30 mΩ |
0.01 mΩ |
0.8 % + 6 |
• |
• |
• |
• |
| 300 mΩ |
0.1 mΩ |
0.8 % + 6 |
• |
• |
• |
• |
| 3000 mΩ |
1 mΩ |
0.8 % + 6 |
• |
• |
• |
• |
| Vdc |
6 V |
0.001 V |
0.09 % + 5 |
• |
• |
• |
• |
| 60 V |
0.01 V |
0.09 % + 5 |
• |
• |
• |
• |
| 600 V |
0.1 V |
0.09 % + 5 |
• |
• |
• |
• |
| 1000 V |
1 V |
0.09 % + 5 |
|
|
|
• |
| Vac (800 Hz filter로 45 Hz~500 Hz) |
600 V |
0.1 V |
2 % + 10 |
|
• |
• |
• |
| 주파수 (Vac 및 Aac에서 표시)2 |
500 Hz |
0.1 Hz |
0.5 % + 8 |
|
• |
• |
• |
| AC 전압 리플 (최대 20 KHz) |
600 mV |
0.1 mV |
3 % + 20 |
|
• |
• |
• |
| 6000 mV |
1 mV |
3 % + 10 |
|
• |
• |
• |
| Adc/Aac (Fluke i410의 액세서리와 함께) |
400 A |
1 A |
3.5 % + 2 |
|
|
|
• |
| 온도 |
0 °C~60 °C |
1 °C |
2 °C (4 °F) |
|
|
|
• |
| 미터 모드 |
타임 스탬프와 함께 표시된 각각의 측정 위치에 대한 999개의 기록 |
| 시퀀스 모드 |
타임 스탬프가 표시된 최대 100개의 분석표 align=”center” style=”BORDER-BOTTOM:solid #C5CDD2 1px;”및 100개의 분석표 템플릿
(각 분석표에 최대 450개의 배터리를 저장할 수 있습니다). |
<br/ >
1 측정은 ac 입력 방법에 기초합니다. 입력 소스 신호는 1 kHz, 100mA 미만 입니다.
2 트리거 레벨 VAC: 10 mV, Aac: 10 A
| 측정모드 |
BT508 |
BT510 |
BT520 |
BT521 |
| 저항 (mΩ) |
• |
• |
• |
• |
| 배터리 전압 |
• |
• |
• |
• |
| dc 전압 |
• |
• |
• |
• |
| ac 전압 및 주파수 (Hz) |
|
• |
• |
• |
| 리플 전압 |
|
• |
• |
• |
| 음극 베터리 포스트의 온도 |
|
|
|
• |
| DC 및 ac 전류 (그리고 주파수) |
|
|
|
• |
| DMM 모드 |
• |
• |
• |
• |
| 시퀀스 모드 |
|
• |
• |
• |
| 방전 측정 모드 |
|
• |
• |
• |
| 자동 측정 저장 |
• |
• |
• |
• |
| 무선 통신 |
|
|
|
• |
| 메모리 보기 |
• |
• |
• |
• |
| 일반 사양 |
| 크기 (HxWxD) |
22 cm x 10.3 cm x 5.8 cm (9 in x 4 in x 2 in) |
| 중량 |
850 g (1.9 lb) |
| 화면 크기 |
7.7 cm x 5.6 cm (3 in x 2.2 in) |
| 인터페이스 |
USB mini |
| 환경 사양 |
| 작동 온도 |
0 °C~40 °C |
| 보관 온도 |
-20 °C ~ 50 °C |
| 리튬 이온 배터리 충전 온도 |
0 °C~40 °C |
| 작동 습도 |
비-응축 (10 °C) |
| 10 °C~30 °C 에서 80 % RH 이하 |
| 30 °C~40 °C 에서 75 % RH 이하 |
| 작동 고도 |
해발 2000 미터 |
| 보관 고도 |
해발 12000 미터 |
| IP 등급 |
IP40 |
| 라디오 |
FCC 클래스 A |
| 진동 요구 사항 |
MIL-PRF-28800F: 클래스 2 |
| 낙하 테스트 요구 사항 |
1m |
| 온도 계수 |
28 °C 초과 18 °C 미만의 온도에 대해 °C당 ‘0.1 x 지정된 정확도’를 더함 |
| 안전 준수 |
600 V CAT III |
| EMC |
IEC 61326 |
| ROHS |
중국, 유럽 |
| 보호 등급 2 |
공해 지수 II |
| 배터리 준수 |
UN38.3 |
| UL2054 |
| IEC62133 |
| IEC68-2-26, 25G, 및 29 당 2G |
| 주문 정보 |

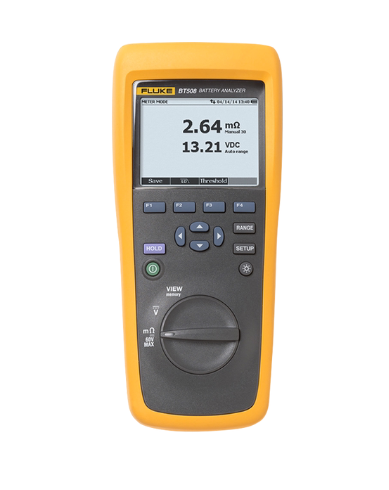

Fluke BT508 간단한 배터리 분석기
Fluke BT510 기본 배터리 분석기
Fluke BT520 배터리 분석기
Fluke BT521 고급 배터리 분석기 |
| 액세서리 |
BTL10 기본 배터리 분석기 테스트 리드
BTL20 쌍방향 배터리 분석기 테스트 프로브
BTL21 온도 센서가 탑재된 쌍방향 배터리 분석기 테스트프로브
BTL-A 전압/전류 프로브 어댑터
C500S 부드러운 휴대용 케이스 (소형)
C500L 부드러운 휴대용 케이스 (대형) |
BC500 AC 전원 충전기
BP500 리튬 이온 배터리 3000 mAh
TPAK80-4 자석 띠
B4WTP 4-와이어 테스트 핀
i410 AC/DC 전류 클램프
L300 LED 손전등
BCR 제로 ohm 교정 저항 |
