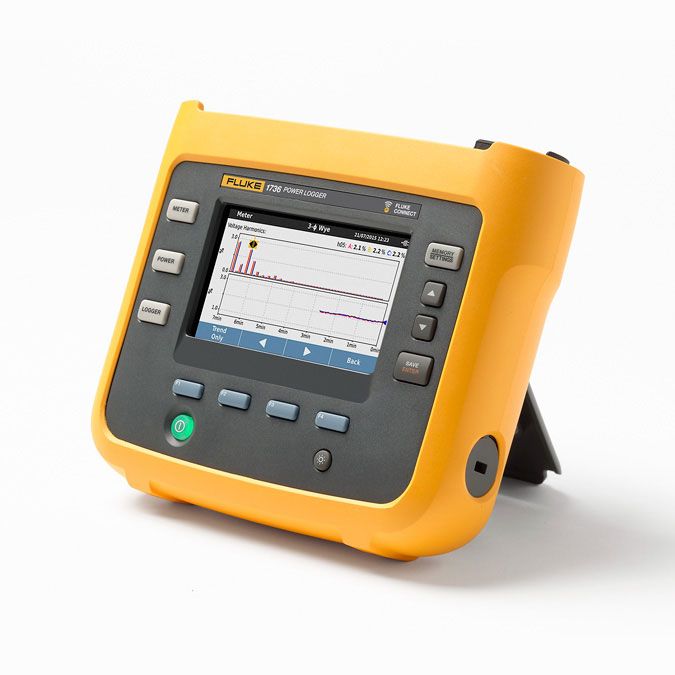

| 전기 사양 |
| 전원 공급 장치 |
| 전압 범위 |
측정 회로에서 전원을 공급할 때 안전 플러그 입력 사용 시 100V-500V |
| 표준 전원 코드 사용 시 100V-240V(IEC 60320 C7) |
| 전력 소비량 |
최대 50VA(IEC 60320 입력을 사용하여 전원을 공급할 경우 최대 15VA) |
| 효율성 |
≥ 68.2%(에너지 효율성 규정에 따름) |
| 최대 무부하 소비량 |
< 0.3W(IEC 60320 입력을 사용하여 전원을 공급할 경우에만 해당) |
| 메인 상용 주파수 |
50/60Hz ±15% |
| 배터리 |
리튬 이온 3.7V, 9.25Wh, 고객이 교체할 수 있음 |
| 배터리 사용 시 작동 시간 |
표준 작동 모드에서 4시간, 절전 모드에서 최대 5.5시간 |
| 충전 시간 |
< 6시간 |
| 데이터 획득 |
| 분해능 |
16비트 동기 샘플링 |
| 샘플링 주파수 |
50/60Hz에서 10.24kHz, 주 전원 주파수에 동기화됨 |
| 입력 신호 주파수 |
50/60Hz(42.5-69Hz) |
| 회로 유형 |
1-φ, 1-φ IT, 분상, 3-φ 델타, 3-φ 와이, 3-φ 와이 IT, 3-φ 와이 밸런스, 3-φ 아론/블론델(2요소 델타), 3-φ 델타 오픈 레그, 전류만(부하 검사) |
| 데이터 저장소 |
내부 플래시 메모리(사용자가 교체할 수 없음) |
| 메모리 크기 |
8주, 1분 간격, 500개 이벤트 설정 시 일반 로깅 세션 10개 저장¹ |
| ¹가능한 로깅 세션 수 및 로깅 기간은 사용자의 요구 사항에 따라 달라집니다. |
| 기본 간격 |
| 측정되는 매개변수 |
전압, 전류, AUX, 주파수, THD V, THD A, 전력, 역률, 기본 전력, DPF, 에너지 |
| 평균 간격 |
사용자 선택 가능: 1초, 5초, 10초, 30초, 1분, 5분, 10분, 15분, 30분 |
| 평균값 시간 최소/최대값 |
전압, 전류: 전체 사이클 RMS가 1/2 사이클마다 업데이트됨(IEC61000-4-30에 따라 URMS1/2) Aux, 전력: 200ms |
| 수요 간격(에너지 계측 모드) |
| 측정되는 매개 변수 |
에너지(Wh, varh, VAh), PF, 최대 수요, 에너지 비용 |
| 간격 |
사용자 선택 가능: 5분, 10분, 15분, 20분, 30분, 꺼짐 |
| 전력 품질 측정 |
| 측정되는 매개변수 |
전압, 주파수, 불균형, 전압 고조파, THD V, 전류, 고조파, THD A, TDD |
| 평균 간격 |
10분 |
| 개별 고조파 |
2~50번째 고조파 |
| 총 고조파 왜곡 |
50개의 고조파에서 계산됨 |
| 이벤트 |
전압: 전압 급강하, 전압 급상승, 정전, 전류: 돌입 전류 |
| 트리거되는 기록 |
1/2 전압 및 전류 사이클마다 전체 사이클 RMS가 업데이트됨(IEC61000-4-30에 따라 Urms1/2) |
| 전압 및 전류의 파형 |
| 표준 준수 |
| 고조파 |
IEC 61000-4-7: Class 1 |
| IEEE 519(단기 고조파) |
| 전력 품질 |
IEC 61000-4-30 클래스 S, IEC62586-1(PQI-S 장치) |
| 전원 |
IEEE 1459 |
| 전력 품질 준수 |
EN50160(측정되는 매개변수의 경우) |
| 인터페이스 |
| USB-A |
USB 플래시 드라이브를 통한 파일 전송, 펌웨어 업데이트
최대 전류: 120mA |
| WiFi |
직접 연결 또는 WiFi 인프라를 통한 파일 전송 및 원격 제어 |
| Bluetooth |
Fluke Connect® 3000 시리즈 모듈에서 보조 측정 데이터 읽기(1738 또는 1736 업그레이드 옵션 필요) |
| USB-미니 |
PC에 대한 데이터 다운로드 장치 |
| 전압 입력 |
| 입력 수 |
4(3상 및 중성) |
| 최대 입력 전압 |
1000Vrms, CF 1.7 |
| 입력 임피던스 |
10MΩ |
| 대역폭(-3dB) |
42.5Hz~3.5kHz |
| 배율 |
1:1, 가변 |
| 측정 범주 |
1000V CAT III/600V CAT IV |
| 전류 입력 |
| 입력 수 |
4, 부착된 센서에 대해 모드가 자동으로 선택됨 |
| 입력 전압 |
클램프 입력: 500mVrms/50mVrms, CF 2.8 |
| 로고우스키(Rogowski) 코일 입력 |
150mVrms/15mVrms(50Hz), 180mVrms/18mVrms(60Hz), CF 4(전체 공칭 프로브 범위) |
| 범위 |
1A~150A/10A~1500A(얇은 플렉시블 전류 프로브 i17XX-flex1500 12” 사용 시) |
| 3A~300A/30A~3000A(얇은 플렉시블 전류 프로브 i17XX-flex3000 24” 사용 시) |
| 6A~600A/60A~6000A(얇은 플렉시블 전류 프로브 i17XX-flex6000 36” 사용 시) |
| 40mA-4A/0.4A-40A(40A 클램프 i40s-EL 사용 시) |
| 대역폭(-3dB) |
42.5Hz~3.5kHz |
| 배율 |
1:1, 가변 |
| 보조 입력 |
| 입력 수 |
2 |
| 입력 범위 |
0~±10V DC, 1회 판독/초 |
| 배율(2014년 사용 가능) |
형식: mx + b(게인 및 오프셋) 사용자 구성 가능 |
| 표시되는 단위(2014년 사용 가능) |
사용자 구성 가능(7자, 예: °C, psi 또는 m/s) |
| 무선 연결 |
| 입력 수 |
2 |
| 지원되는 모듈 |
Fluke Connect® 3000 시리즈 |
| 수집 |
1회 판독/초 |
| 환경적 사양 |
| 작동 온도 |
-10°C~+50°C(14°F~122°F) |
| 보관 온도 |
-20°C~+60°C(-4°F~140°F), 배터리 이용 시: -20°C~+50°C(-4°F~122°F) |
| 작동 습도 |
10°C-30°C(50°F-86°F) 95% RH |
| 30°C-40°C(86°F-104°F) 75% RH |
| 40°C-50°C(104°F-122°F) 45% RH |
| 작동 고도 |
2000m(최고 4000m, 1000V CAT II/600V CAT III/300V CAT IV로 감세) |
| 보관 고도 |
12,000m |
| 인클로저 |
IP50(EN60529에 따름) |
| 진동 |
MIL-T-28800E, 유형 3, 클래스 III, 스타일 B |
| 안전 |
IEC 61010-1 |
| IEC 주 전원 입력: 과전압 범주 II, 오염 등급 2 |
| 전압 단자: 과전압 범주 IV, 오염 등급 2 |
| IEC 61010-2-031: CAT IV 600V / CAT III 1000V |
| 전자기 호환성 |
EN 61326-1: 산업용 CISPR 11: Group 1, Class A |
| Korea(KCC): Class A 장비(산업용 방송 및 통신 장비) |
| USA(FCC): 47 CFR 15 하위 파트 B, 본 제품은 15.103항에 따라 예외 장치로 간주됩니다. |
| 온도 계수 |
0.1 x 정확도 사양/°C |
| 일반 사양 |
| 컬러 LCD 디스플레이 |
4.3인치 활성 매트릭스 TFT, 480픽셀 x 272픽셀, 저항 터치 패널 |
| 보증 |
기기 및 전원공급장치: 2년(배터리 미포함) |
| 액세서리: 1년 |
| 교정 주기: 1년 |
| 크기 |
기기: 19.8 x 16.7 x 5.5cm(7.8 x 6.6 x 2.2인치) |
| 전원 공급 장치: 13.0 x 13.0 x 4.5cm(5.1 x 5.1 x 1.8인치) |
| 장비(전원 공급 장치 연결 시): 19.8 x 16.7 x 9cm(7.8 x 6.6 x 3.5인치) |
| 중량 |
장비: 1.1kg(2.5lb) |
| 전원공급장치: 400g(0.9lb) |
| 무단 변경 방지 |
Kensington 잠금 장치 슬롯 |
| i17xx-flex 1500 12인치 Flexible Current Probe 사양 |
| 측정 범위 |
1~150A ac/10~1500A ac |
| 비파괴 전류 |
100kA(50/60Hz) |
| 기준 조건에서의 고유 오차 |
판독값의 ±0.7% |
| 정확도 173x + iFlex |
±(판독값의 1% + 범위의 0.02%) |
| 작동 온도 범위에 대한 온도 계수 |
판독값의 0.05%/°C, 판독값의 0.09%/°F |
| 작동 전압 |
1000V CAT III, 600V CAT IV |
| 프로브 케이블 길이 |
305mm(12in) |
| 프로브 케이블 직경 |
7.5mm(0.3in) |
| 최소 곡률 반경 |
38mm(1.5in) |
| 출력 케이블 길이 |
2m(6.6ft) |
| 중량 |
115g |
| 프로브 케이블 소재 |
TPR |
| 결합 소재 |
POM + ABS/PC |
| 출력 케이블 |
TPR/PVC |
| 작동 온도 |
80°C(176 °F)를 초과하지 않는 테스트에서 도체의 온도 -20°C-+70°C(-4°F-158°F) |
| 온도, 비작동 |
-40°C-+80 °C(-40°F-176°F) |
| 상대 습도, 작동 |
15%-85% 비응축 |
| IP 등급 |
IEC 60529:IP50 |
| 보증 |
1년 |
* 기준 조건:
- 환경: 23°C ±5°C, 외부 전자기장 없음, RH 65%
- 중심 위치의 주회로 도체
|
