최대 5kV의 디지털 절연 테스트

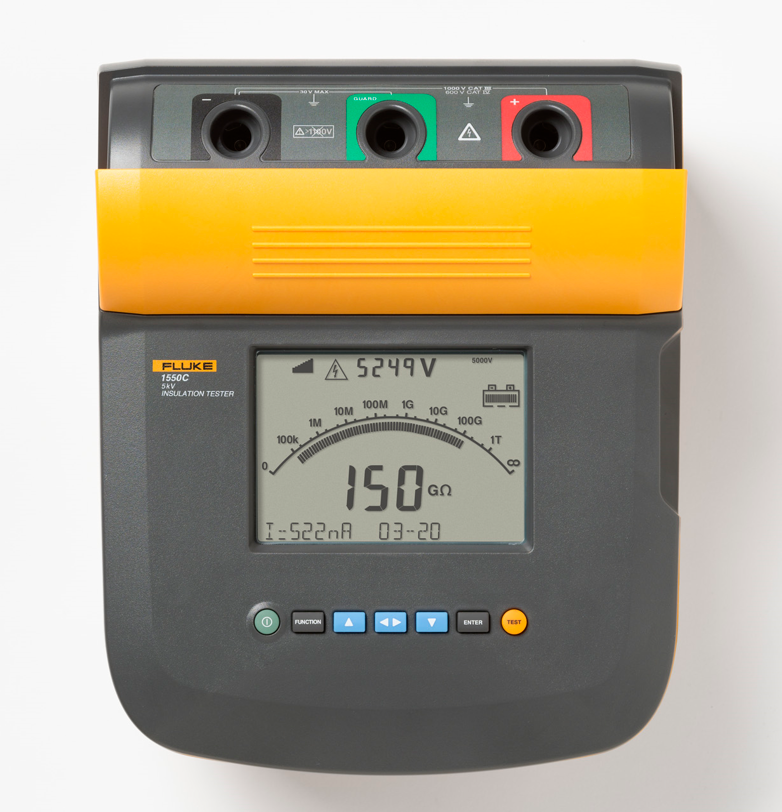

다시 설계된 Fluke 1550C 절연 저항 테스터는 최대 5kV 디지털 절연 테스트를 제공하므로 스위치 기어, 모터, 발전기 및 케이블과 같은 광범위한 고전압 장비를 테스트하는 데 적합합니다.
Fluke 절연 테스터는 현재 동급 최고의 3년 품질 보증 및 CAT IV 600V 안전 등급을 제공할 뿐 아니라 IEEE 43-2000에 지정된 전 범위의 테스트 전압으로 테스트를 수행할 수 있습니다.
측정 스토리지와 PC 인터페이스를 갖춘 1550C는 잠재적인 장비 고장을 발생하기 전에 식별할 수 있도록 설계된 예방 또는 예측 유지보수 프로그램을 위한 완벽한 도구입니다.
제품 사양: Fluke 1550C FC 절연 저항 테스터
| 전기 사양 |
| 테스터의 정확도는 작동 온도가 0°C~35°C일 때 교정 후 1년 동안 보장됩니다. 작동 온도가 범위(-20°C~0°C 및 35°C~50°C)에서 벗어난 경우 1°C당 ± 0.25%를 추가하십시오(20% 대역에서는 1°C당 ± 1% 추가). |
| 절연 저항 측정 |
| 테스트 전압(DC) |
| 250V |
범위 |
< 250kΩ,
250kΩ~5GΩ
5GΩ~50GΩ
> 50GΩ |
| 정확도(± 판독값) |
지정되지 않음
5%
20%
지정되지 않음 |
| 500V |
범위 |
< 500kΩ
500kΩ~10GΩ
10GΩ~100GΩ
> 100GΩ |
| 정확도(± 판독값) |
지정되지 않음
5%
20%
지정되지 않음 |
| 1000V |
범위 |
< 1MΩ
1MΩ~20GΩ
20GΩ~200GΩ
> 200GΩ |
| 정확도(± 판독값) |
지정되지 않음
5%
20%
지정되지 않음 |
| 2500V |
범위 |
< 2.5MΩ
2.5MΩ~50GΩ
50GΩ~500GΩ
> 500GΩ |
| 정확도(± 판독값) |
지정되지 않음
5%
20%
지정되지 않음 |
| 5000V |
범위 |
< 5MΩ
5MΩ~100GΩ
100GΩ~1TΩ
> 1TΩ |
| 정확도(± 판독값) |
지정되지 않음
5%
20%
지정되지 않음 |
| 막대 그래프 범위 |
0~1TΩ(1550C) – 0~2TΩ(1555) |
| 절연 테스트 전압 정확도 |
1mA 부하 전류에서 -0%, +10% |
| AC 메인 전류 제거 유도 |
최대 2mA |
| 정전 용량 부하 충전 속도 |
μF당 5초 |
| 정전 용량 부하 방전 속도 |
1.5s/μF |
| 누출 전류 측정 |
범위 |
1nA~2mA |
| 정확도 |
± (5% + 2nA) |
| 정전 용량 측정 |
범위 |
0.01μF~15.00μF |
| 정확도 |
± (15% rdg + 0.03μF) |
| 타이머 |
범위 |
0~99분 |
| 분해능 설정 |
1분 |
| 분해능 표시 |
1초 |
| 작동 중인 회로 경고 |
경고 범위 |
30V~660V AC/DC, 50/60Hz |
| 전압 정확성 |
± (15% + 2V) |
| 소프트웨어 사양 |
FlukeView Forms™ 기본 소프트웨어를 사용하려면 Windows XP, Windows Vista, Windows 7 또는 Windows 8을 실행하는 PC가 필요합니다. |
| 일반 사양 |
| 디스플레이 |
75 x 105 mm |
| 전원 |
12V 리드 산성 충전식 배터리, Yuasa NP2.8-12 |
| 충전기 입력(AC) |
85V~250V AC 50/60Hz 20VA |
| 이 Class II(이중 절연) 기기는 Class 1(접지됨) 전원 코드와 함께 제공됩니다. 보호 접지 단자(접지 핀)는 내부에 연결되어 있지 않습니다. 추가 핀은 추가 플러그 유지용으로만 사용됩니다. |
| 크기 |
269 x 277 x 160 mm(10.6 x 10.9 x 6.3 인치) |
| 중량 |
3.7kg(8.2lb) |
| 온도(작동) |
-20°C ~ 50°C(-4°F ~ 122°F) |
| 온도(보관) |
-20°C~65 °C(-4°F~149 °F) |
| 습도 |
31°C에서 80% – 50°C에서는 거의 50%로 감소 |
| 고도 |
2000 m |
| 인클로저 밀봉 |
IP40 |
| 입력 과부하 보호 |
1000V AC |
| 전자기 호환성 |
EN 61326 |
| 안전 규정 준수 |
IEC 61010-1: 과전압 범주 II, 공해 지수 2
IEC 61010-2-030: 600V CAT IV/1000V CAT III 측정
IEC 61557-1, IEC 61557-2 |
