표준 정밀도

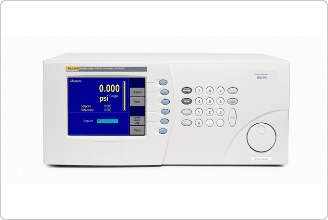

모델 7250은 자동 압력 테스트와 교정을 0.003 % FS (최고 범위 2,500 psi (17.2 MPa))의 정밀도와 경제적인 비용으로 처리할 수 있게 해 줍니다. 3,000 psi (21 MPa) 전범위는 0.012% 측정값 정밀도로, 900 psi ~ 3000 psi (6.3 to 21 MPa) 정밀도로 제공됩니다
모델 7250은 자동 압력 테스트와 교정을 0.003 % FS (최고 범위 2,500 psi (17.2 MPa))의 정밀도와 경제적인 비용으로 처리할 수 있게 해 줍니다. 3,000 psi (21 MPa) 전범위는 0.012% 측정값 정밀도로, 900 psi ~ 3000 psi (6.3 to 21 MPa) 정밀도로 제공됩니다
. 모델 7250xi 및 7250i 는 보다 높은 백분율의 측정값 정밀도로 단일 장치만으로도 보다 향상된 기능을 제공함으로써 보다 다양한 압력 장치와 범위의 교정에 필요한 비용을 절감합니다
. 모델 7250xi는 0.005 % 측정값 정밀도 (장치의 측정 범위의 5 % ~ 100 %) 제공합니다. 이와 같은 타의 추종을 불허하는 정밀도는 고유의 석역 압력 센싱 기술과 복수의 Quartz 센서를 하나의 장치에 탑재하여 구현되었습니다. 다양한 측정범위: 0 ~ 20 및 0 ~ 2 500 psi (0 ~ 140 kPa 및 0 ~ 17.2 MPa) 도 가능
. 모델 7250i는 다양한 측정범위: 0 ~ 5 및 0 ~ 2,500 psi (0 ~ 35 kPa 및 0 ~ 17.2 MPa)에 대하여 측정범의의 25% ~ 100% 영역에서 0.005%측정값의 정밀도를 제공합니다
. 7250xi의 5%와 7250i의 25%인 하한 스레숄드 미만의 압력에 대해서는 하한 값의 0.005%. 예를 들어, 1,000, 000 psi (7 MPa) 모델 7250xi은 0.005%측정값 (50 ~ 1,000, 000 psi (0.035 ~ 7 MPa)); 0 ~ 50 psi (0 ~ 0.035 MPa) 압력에 대한 정밀도는 0.005 % 50 psi (0.035 MPa).
고속 압력 제어
시리즈 7250의 모든 장치들은 2,500 psi (17.2 bar)까지의 설정점까지 20초 이내에 15 in3(245cc) 용적으로 오버슈트없이 도달하여 빠른 속도의 압력 테스트와 교정이 가능합니다.
시리즈 7250의 모든 장치들은 2,500 psi (17.2 bar)까지의 설정점까지 20초 이내에 15 in3(245cc) 용적으로 오버슈트없이 도달하여 빠른 속도의 압력 테스트와 교정이 가능합니다.
이중 제어 모드
모델 7250은 두 개의 사용자 선택형 제어 모드를 제공합니다: 능동 모드 및 수동 모드. 능동 모드에서 7250은 지속적으로 설정 포인트를 유지하면서 소량의 누설과 온도에 의한 압력 변동을 보상할 수 있습니다. 수동 모드에서는 사용자가 제어 대역을 정의하고 7250은 제어 대역 내에 설정 포인트가 다다르면 제어기의 전원을 차단합니다. 누설이 없고 온도가 안정된 시스템에서는 수동 모드가 불확도에 추가 영향을 주지않아 최적의 성능을 보장합니다.
모델 7250은 두 개의 사용자 선택형 제어 모드를 제공합니다: 능동 모드 및 수동 모드. 능동 모드에서 7250은 지속적으로 설정 포인트를 유지하면서 소량의 누설과 온도에 의한 압력 변동을 보상할 수 있습니다. 수동 모드에서는 사용자가 제어 대역을 정의하고 7250은 제어 대역 내에 설정 포인트가 다다르면 제어기의 전원을 차단합니다. 누설이 없고 온도가 안정된 시스템에서는 수동 모드가 불확도에 추가 영향을 주지않아 최적의 성능을 보장합니다.
압력 시험과 교정의 자동화 수행
7250는 사용이 간편하고 몇 가지 방법으로 사용자의 교정업무를 자동화할 수 있습니다.
7250는 사용이 간편하고 몇 가지 방법으로 사용자의 교정업무를 자동화할 수 있습니다.
셋 업/셋 다운: 증가가 고정 구간인 경우에 대한 교정일 때는 사용자 지정 스텝 값을 입력합. 시리즈 7250은 조그 다이얼로 스텝 폭 만큼씩 압력을 증감하므로 많은 시간이 소요되는 키스트로트 과정을통해 프로그램하지 않아도 됩니다.
스윕 테스트: 다이얼 계기를 사용하는 것 같은 간단한 연습 과정을 위해서는 시작 값과 종료 값 그리고 싸이클 반복 회수값 입력합니다. Series 7250은 자동으로 교정 수행 전에 DUT를 가동합니다.
온-보드 프로그램: 자주 사용되거나 시간이 많이 걸리는 교정을 위해서 7250는 최대 1000스텝에 이르는 사용자 정의형 프로그램/프로파일을 최다 20개까지 내부 메모리에 저장할 수 있습니다.
컴퓨터 인터페이스: 모든 시리즈 7250는 RS-232와 IEEE-488 인터페이스를 모두 갖추고 있으며 시리즈 7250 제품들의 프로그램 언어는 SCPI프로토콜을 따르므로 간편한 프로그래밍이 가능합니다. LabVIEW® 드라이버 무상 다운로드 제공. 표준 제공항목으로 이전 세대인 시리즈 7215, 7010 및 6000 장치들에 대해 작성된 소프트웨어는 7250로 전적으로 지원된다. 7250는 510 에뮬레이션 모드로 설정할 수 있어서 DPI 510용으로 작성된 소프트웨어도 사용할 수 있습니다. 펌웨어는 RS-232 인터페이스를 이용하여 업데이트할 수 있다 (업데이트는 웹사이트에서 다운로드할 수 있다). 7250시리즈는 COMPASS소프트웨어와 호환.
어떠한 공압 교정도 처리할 수 있는 다양성
시리즈 7250는 거의 모든 유형의 공압 교정처리가 가능할 정도로 다재 다능합니다.
시리즈 7250는 거의 모든 유형의 공압 교정처리가 가능할 정도로 다재 다능합니다.
폭 넓은 압력 범위: 표준 혹은 사용자 지정 전범위 압력 범위 (5 ~ 3,000 psi (35 kPa ~ 21 MPa)) 제공.
압력 단위/스케일: 12종 이상의 표준 측정단위 선택 가능: inHg @ 0 °C 및 60 °F, kPa, bar, psi, inH2O @ 4 °C, 20 °C 및 60 °F, kg/cm2, mmHg @ 0 °C, cmHg @ 0 °C, cmH2O @ 4 °C, 기타 두 개의 사용자 지정 단위.
헤드 압력: 헤드 압력 차이를 위한 자동 보정
절대 모드: 7250 절대 압력 측정 방법으로 3 개의 서로 다른 방법을 제공합니다. 대기압 기준 옵션은 가장 편리한 방법으로 15 psi (1.0 bar) 및 그 이상의 범위에 사용할 수 있습니다. 다른 선택사양으로 진공 기준 옵션 (7250xi는 해당되지 않음)이 외부 진공 펌프를 계기의 기준 포트로 연결할 수 있게 되어 있습니다. 온-보드 진공 센서는 절대 모드에서 기준 진공을 모니터하고 자동으로 제로를 조절합니다. 이 옵션은 2차 대기압 기준 센서의 추가 불확도가 없기 때문에 가장 낮은 수준의 총 불확도 성능을 발휘합니다. 50 psia (4 bar)까지를 위한 영구 절대압 모델도 있음.
Autovent와 자동영점조절: 몇 번의 키스트로크 조작만으로, 시리즈 7250 는 테스트 포트를 대기로 방출하고 스스로 자동으로 영점조절할 수 있습니다. (Autovent는 영구 절대압 모델에는 해당되지 않습니다).
DUT의 보호: 압력 상하한을 설정하여 DUT 보호 ‘
옵션
시리즈 7250는 계기 모드 조작이 가능하고 다음 기능들도 가능합니다:
시리즈 7250는 계기 모드 조작이 가능하고 다음 기능들도 가능합니다:
- 양방향 장치에 대한 선택사양인 진공 (네거티브 계기) 모드
- 절대압 모드 교정용으로 선택사양인 대기압 절대치
- 50 psia (4 bar) 전범위 (FS)까지의 영구 절대 범위 (시뮬레이션 계기 모드 동작용 tare 기능 포함)
- 압력을 위한 COMPASS®
