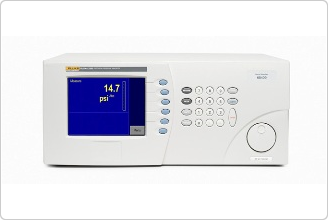

7050/7050i 디지털 압력계

7050/7050i 디지털 압력계

시리즈 7050 디지털 압력 indicator는 시리즈 7250 디지털 압력 컨트롤러와 시리즈 7252 2중 출력 압력 컨트롤러 같은 시리즈 7000제품군의 모든 제품의 영역을 확장합니다. 7250 및 7252는 압력 측정과 제어에, 7050는 압력 측정만 필요한 용도에 적합합니다. 다양한 용도에 적합하도록 3개의 모델이 제공됩니다:
  • 모델 7050i (향상된 정밀도)
  • 모델 7050 (높은 성능-가격 비율)
  • 모델 7050LP (저압 측정)
모델 7050i, 7050 및 7050LP는 모두 최고 정확도의 압력 측정기술인 고유의 Quartz 센서를 사용합니다. 각 Quartz 센서는 Fluke Calibration 압력 교정기에 필요한 최고의 성능을 발휘하도록 제작 및 시험되어 있어서 모든 고객들은 고품질, 정밀도와 장기간의 안정도 성능을 누릴 수 있습니다.
표준 정밀도
모델 7050은 정밀도가 FS의 0.003%인 높은 정확도 압력 측정에 필요한 경제적인 수단입니다. 0 ~ 5 ~ 0 ~ 1,500, 500 psi (0 ~ 400 mbar 에서 0 ~ 100 bar) 사이의 다양한 압력 범위 가능 절대 모드 동작에서는 대기압 기준이나 진공 기준 옵션 중 하나를 선택합니다. 진공 기준 모드에는 외장 진공 펌프를 기준 포트에 연결하여야 합니다. 후자는 절대 모드에서 자동 제로-조정을 허용하는 온-보드 진공 센서를 사용할 수 있게 합니다. 50 psia (4 bar)까지의 영구 절대범위도 제공.

모델 7050i는 보다 높은 백분율의 측정값 정밀도로 단일 장치만으로도 보다 향상된 기능을 제공함으로써 넓은 압력 범위에 필요한 비용을 절감합니다. 모델 7250xi는 0.005 % 측정값 정밀도 (장치의 측정 범위의 25 % ~ 100 %) 제공합니다. 25%의 하한 보다 낮은 압력에서는 정밀도의 25%값의 0.005%가 됩니다. 예를 들어, 100 psi (7 bar) Model 7250xi의 경우 0.005 % 측정값 (25 ~ 100 psi (1.7 to 7 bar); 압력 0 ~ 25 psi (0 ~ 1.7 bar)에 대한 정밀도는 0.005 % 25 psi (1.7 bar). 이와 같은 타의 추종을 불허하는 정밀도는 고유의 석역 압력 센싱 기술과 복수의 Quartz 센서를 하나의 장치에 탑재하여 구현되었습니다. 0 ~ 5 ~ 0 ~ 1,500, 500 psi (0 ~ 400 mbar 에서 0 ~ 100 bar) 사이의 다양한 압력 범위 가능 절대 모드 동작에서는 대기압 기준이나 진공 기준 옵션 중 하나를 선택합니다. 진공 기준 모드에는 외장 진공 펌프를 기준 포트에 연결하여야 합니다. 후자는 절대 모드에서 자동 제로-조정을 허용하는 온-보드 진공 센서를 사용할 수 있게 합니다. 50 psia (4 bar)까지의 영구 절대범위도 제공.
장기간 안정성
모델 7050는 Quartz 고유의 특징으로 최고의 정밀도와 탁월한 장기 안정도 (0.0075% (판독값) / 년)를 발휘합니다.

모델 7050i는 Quartz 센서의 본질적인 특성으로 최고의 정밀도와 탁월한 장기 안정도 (측정값의 0.0075%/년) 성능을 제공합니다.
압력 시험과 교정의 자동화 수행
7050은 RS-232 및 IEEE-488 인터페이스를 모두 제공하며, 시리즈 7050 syntax는 SCPI 프로토콜을 따르기 때문에 프로그래밍이 용이합니다. 표준으로 시리즈 7215, 7010, 7000 및 6000의 이전 세대 제품용으로 작성된 소프트웨어는 시리즈 7050 시리즈가 전적으로 지원됩니다. 표준 판매제품인 Intecal 소프트웨어 패키지도 제공가능합니다. 펌웨어 업데이트는 RS232 인터페이스를 통해 진행합니다. A MET/CAL® 드라이버도 옵션으로 제공합니다.
다양성
시리즈 7050는 매우 유연하게 사용할 수 있어서 거의 모든 유형의 공압 압력 측정 용도에 사용할 수 있습니다.
폭 넓은 압력 범위: 10 inH2O ~ 1 500 psi (25 mbar ~ 100 bar) 사이에서 다양한 표준 혹은 사용자 정의형 측정 범위로 제공가능합니다.
압력 단위/스케일:12개의 표준 측정 단위 중 선택: inHg @ 0 °C 및 60 °F, kPa, bar, psi, inH2O @ 4 °C, 20 °C 및 60 °F, kg/cm2, mmHg @ 0°C, cmHg @ 0 °C 및 cmH2O @ 4 °C, 그리고 두 개의 사용자 정의 수두 단위: 헤드 압력 차이를 위한 자동 보정
절대모드: 7050 절대 압력 측정 방법으로 3 개의 서로 다른 방법을 제공합니다. 대기압 기준 옵션은 가장 편리한 방법으로 15 psi (1.0 bar) 및 그 이상의 범위에 사용할 수 있습니다. 또는 진공 기준 옵션은 외장 진공 펌프를 장치의 기준 포트에 연결할 수 있습니다. 온-보드 진공 센서는 절대 모드에서 기준 진공을 모니터하고 자동으로 제로를 조절합니다. 이 옵션은 2차 대기압 기준 센서의 추가 불확도가 없기 때문에 가장 낮은 수준의 총 불확도 성능을 발휘합니다. 50 psia (4 bar)까지의 압력 범위에서는 영구 절대 모델도 사용할 수 있습니다.

절대모드: 7050i 및 7050은 3 종류의 다른 절대 압력 측정 방법을 제공합니다. 대기압 기준 옵션은 가장 편리한 방법으로 15 psi (1.0 bar) 및 그 이상의 범위에 사용할 수 있습니다. 또는 진공 기준 옵션은 외장 진공 펌프를 장치의 기준 포트에 연결할 수 있습니다. 온-보드 진공 센서는 절대 모드에서 기준 진공을 모니터하고 자동으로 제로를 조절합니다. 이 옵션은 2차 대기압 기준 센서의 추가 불확도가 없기 때문에 가장 낮은 수준의 총 불확도 성능을 발휘합니다. 50 psia (4 bar)까지의 압력 범위에서는 영구 절대 모델도 사용할 수 있습니다.
압력 한계: 상하한 압력 한도를 설정하여 알람음이 동작하도록 설정합니다. 자동 영점조절: 전체 모델에 진공 기준옵션 장치를 포함한 자동 영점조절기능이 있어서 전면패널이나 PC 인터페이스를 통한 절대 모드 영점조절이 가능합니다.
옵션
시리즈 7050에는 다음의 옵션들이 제공됩니다:
  • 양방향 측정용 진공 (네거티브 계기) 모드
  • 7050i 및 7050에서 절대 모드 동작용 대기압 기준; 범위 15 psi (1.0 bar) 및 그 이상에 대해
  • 7050i 및 7050의 기준 포트로 연결되는 외장 진공 펌프를 통해 진행되는 절대 모드 동작용 진공 기준
  • 50 psia (4 bar) 전범위 (FS)까지의 영구 절대 범위 (시뮬레이션 계기 모드 동작용 tare 기능 포함)
  • NVLAP-승인 교정 보고서
  • Intecal 소프트웨어 (Windows® 용) 시리즈 7050 디지털 압력계는 폭 넓은 압력 범위 및 옵션에 대해서 고성능의 압력 측정 기능을 제공합니다. 사용 및 유지 보수가 용이하며 신뢰도, 성능 및 특징들을 가지고 있습니다.

  • 압력 범위: 0 ~ 10 inH2O 및 0 ~ 1 500 psi (0 ~ 25 mbar 및 0 ~ 100 bar)
  • 3개의 모델 가운데 선택: 모델, 7050 및 7050LP
  • 모델 7050i의 고정밀도: 0.005%(판독값)
  • 모델 7050 정밀도: 0.003 % (전범위, FS)
  • 안정성 0.0075 %(판독값) / 년
  • 액티브 매트릭스 컬러 스크린 (향상된 탐색 메뉴 포함)
  • 언어: 영어, 프랑스어, 중국어, 독일어, 일본어, 스페인어 및 이태리어
