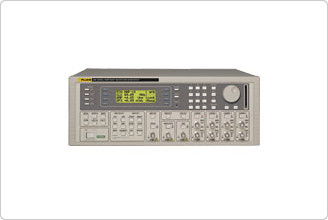

1, 2, 4 채널 100MS/s 파형 발생기
- 100 MS/s 12-비트 임의 파형 기능
- 1 M point 파형 메모리
- DDS 응용 40 MHz 함수 발생기 (구형파는 50MHz)
- 10 ns 펄스 패턴 발생기
- 최대 1024 분획의 파형 시퀀싱
- CF® 메모리 카드를 이용한 무제한 파형 저장
- Waveform Manager Plus for Windows 소프트웨어
- RS-232와 GPIB와 USB 인터페이스
임의파형 |
파형 |
최대 임의파형 크기는 1M포인트입니다. 장착식 메모리 카드에 최대 최대 500개의 사용자 정의 파형을 저장할 수 있습니다. 임의파형은 전면판 편집 컨트롤, RS-323, USB 또는 GPIB를 이용한 파형 데이터의 다운로드 또는 PC에 연결된 USB 카드 기록/판독기를 이용한 직접기록을 통하여 정의 가능합니다. |
파형메모리 |
1 M 포인트. 최소 파형크기는 8포인트입니다. |
수직분해능 |
12 비트 |
샘플 클록 범위 |
100 mHz ~ 100 MHz |
분해능 |
4 자리 수 |
정확도 |
설정치의 ± 1 디지트 |
출력여과기 |
16MHz 타원, 10MHz 타원 10MHz Bessel 또는 없음 중에서 선택가능 |
순서 |
최대 1024개의 파형을 연계할 수 있습니다. 각 파형에는 최대 32768의 루프 카운트가 가능합니다. 파형의 순서는 최대 1,048, 575회 루프 실행 또는 연속실행 가능합니다. |
잡음기능 |
100MHz 클록의 35비트 선형궤환 레지스터에 의해 생성되는 디지털 잡음. 사용자의 외부여과기는 대역폭과 응답을 정의합니다. |
표준파형 |
파형 |
정현파, 구형파, 삼각파, DC, 상승 램프, 하강 램프, sin(x)/x, 펄스, 펄스열, 여현파, haversine과 havercosine |
정현파, 여현파, haversine, havercosine |
범위 |
0.1 mHz ~ 40 MHz |
분해능 |
0.1 mHz 또는 10 자리수 |
정확도 |
1년간 10ppm 미만 |
온도안정성 |
통상 < 1 ppm/°C |
출력레벨 |
50 Ω에서 5 mV ~ 20 V p-p |
고조파 왜곡 |
< 0.15 % THD ~ 100 kHz; < –60 dBc ~ 20 kHz, < –50 dBc ~ 1 MHz, < –40 dBc ~ 10 MHz, < –30 dBc ~ 40 MHz |
비고조파 스퓨리어스 |
< –60 dBc ~ 1 MHz, < –60 dBc + 6 dB/옥타브 1 MHz ~ 40 MHz |
구형파 |
범위 |
1 mHz ~ 50 MHz |
분해능 |
1 mHz (4 자리수) |
정확도 |
설정치의 ± 1 디지트 |
출력레벨 |
50 Ω에서 5 mV ~ 20 V p-p |
상승 및 하강 시간 |
< 8 ns |
삼각파 |
범위 |
0.1 mHz ~ 500 kHz |
분해능 |
0.1 mHz 또는 10 자리수 |
정확도 |
1년간 10ppm 미만 |
출력레벨 |
50 Ω 에서 5 mV ~ 20 V p-p, 선형에러: < 0.1 % ~ 30 kHz |
램프와 Sin(x)/x |
범위 |
0.1 mHz ~ 500 kHz |
분해능 |
0.1 mHz 또는 10 자리수 |
정확도 |
1년간 10ppm 미만 |
출력 레벨 |
50 Ω에서 5 mV ~ 20 V p-p |
선형 에러 |
< 0.1 % ~ 30 kHz |
펄스와 펄스열 |
출력 레벨 |
50 Ω에서 5 mV ~ 20 V p-p |
상승 및 하강 시간 |
< 8 ns |
주기 |
범위: 40ns-100s: 분해능: 4디지트: 정확도: 설정치의 ± 1 디지트 |
지연 |
범위: –99.9 s ~ + 99.99 s: 분해능: 주기의 0.001% 또는 10ns |
너비 |
범위: 10 ns ~ 99.99 s: 분해능: 주기의 0.001% 또는 10ns |
폭, 시간지연과 레벨이 각각 독립적으로 정의된 최대 10개 펄스의 펄스열을 지정 가능합니다. 기본선 전압은 별도로 정의되며, 순서반복속도는 펄스열 주기에 의해 설정됩니다.
작동모드 |
연속 |
파형 연속실행 |
트리거 burst |
트리거 신호의 각 활성 에지는 파형의 1개 burst를 생성하게 됩니다. |
반송파 파형 |
모든 표준 및 임의파형 |
최대-반송파 주파수 |
2.5Mhz 또는 선택한 파형의 최대값 중 작은 값. ARB 또는 순서에 대해 100Msamples/s |
주기의 수 |
1 ~ 1048575 |
트리거 반복율: |
내부 0.005 Hz ~ 100 kHz, 외부 dc ~ 1 MHz |
트리거 소스 |
내부 키보드 또는 트리거 발생기. 외부 TRIG IN 또는 원격 인터페이스 |
개시/정지 위상 |
± 360 °, 파형 주파수와 형태에 따라 0.1 ° 단위로 설정 |
게이트 |
파형은 게이트 신호가 참이면 실행되고 거짓이면 정지됩니다. |
반송파 파형 |
모든 표준 및 임의파형 |
최대-반송파 주파수 |
2.5Mhz 또는 선택한 파형의 최대값 중 작은 값 ARB 또는 순서에 대해 80Msamples/s |
트리거 비율 |
내부 0.005 Hz ~ 100 kHz, 외부 dc ~ 1 MHz |
게이트 신호원 |
내부 키보드 또는 트리거 발생기. 외부 TRIG IN 또는 원격 인터페이스. |
시작/종료 위상 |
± 360 °, 파형 주파수와 형태에 따라 0.1 ° 단위로 설정 |
스윕 |
표준 및 임의파형에 대해 제공되는 파형. 임의파형은 정확히 4096 지점으로 확장 또는 압축되며 소인 실행에는 DDS 기법이 이용됩니다. |
반송파 파형 |
펄스, 펄스열과 순서를 제외한 모든 표준 및 임의파형. 스위프 모드: 선형 또는 대수, 연속 또는 트리거. |
소인방향 |
상향, 하향, 상/하향 또는 하/상향 |
소인범위 |
단일범위 내에서 1mHz~40MHz. 연속 위상 시작/정지 주파수 측정값에 대해 독립 |
소인시간 |
1ms-999s(3디지트 분해능) |
마커 |
소인 도중 가변. |
소인 트리거. 소스 |
스위프는 프리런 되거나 다음에서 트리거될 수 있습니다: 키보드로부터 수동 TRIG IN 입력 또는 원격 인터페이스로부터 외부. |
소인 홀드 |
소인은 HOLD 키를 이용하여 정지, 재시동 가능합니다. |
톤 변환 |
표준 및 임의파형에 대해 제공되는 파형 임의파형은 정확히 4096 지점으로 확장, 압축가능하며 즉각적 주파수의 변환을 위하여 DDS 기법들이 사용됩니다. |
반송파 파형 |
펄스, 펄스열, 순서의 모든 파형 |
주파수 목록 |
1mHz~40MHz의 최대 16개 주파수 |
트리거 반복율 |
내부 dc ~ 50 kHz, 외부 dc ~ 1 MHz. 가용 반복속도와 파형주파수는 톤 변환 모드에 의해 결정됩니다. |
소스 |
내부 키보드 또는 트리거 발생기. 외부 TRIG IN 또는 원격 인터페이스. |
톤 변환 모드 |
게이트 |
톤은 트리거신호가 참인 동안 출력되며, 트리거신호가 거짓인 동안 현재 파형주기 끝에서 정지됩니다. 다음 톤은 트리거신호가 다시 참이면 출력됩니다. |
트리거 |
톤은 트리거 신호가 참으로 전환되면 출력되며, 다음 톤은 트리거신호가 다시 참으로 전환되면 현 파형주기 끝에서 출력됩니다. |
FSK |
톤은 트리거 신호가 참으로 전환되면 출력되며, 다음 톤은 트리거 신호가 다시 참으로 전환되면 즉시 출력됩니다. |
외부 진폭변조 |
반송파 주파수 |
선택한 파형에 대해 전범위 |
반송파 파형 |
모든 표준 및 임의파형 |
변조원 |
변조소켓 |
주파수범위 |
DC ~ 500 kHz |
신호 범위 |
최대출력에서 100% 레벨변동에 대해 약 1Vpk-pk |
외부신호 합산 |
반송파 주파수 |
선택한 파형에 대해 전범위 |
반송파 파형 |
모든 표준 및 임의파형 |
합산원 |
합산소켓 |
주파수범위 |
DC ~ 16 MHz |
신호범위 |
20Vpk-pk 출력에 대해 약 2Vpk-pk 입력 |
트리거발생기 |
소스 |
0.005 Hz ~100 kHz 구형파 내부신호원, 10us 단계로 조정가능 3 자리 분해능. SYNC OUT 소켓으로부터의 외부 사용 지원 |
주출력-각 채널에 대해 1개 |
출력 임피던스 |
50 Ω |
진폭 |
개방회로 5mV-20V pk-pk,( 50 Ω 에 대해 2.5mV-10V pk-pk) 진폭은 개방회로(Hi Z) 에 대해 또는 50 Ω 이나 60Ω 의 가정 부하에 대해 Vpk-pk, Vrms 또는 dBm. 단위로 명시 가능합니다. |
진폭정확도 |
50 Ω 에 대해 1kHz에서 2 % ± 1 mV 미만 |
진폭 편평도 |
± 0.2 dB ~ 1 MHz; ± 0.4 dB ~ 40 MHz |
DC 오프셋 범위 |
50 Ω에 대해 ±10 V.오프셋+신호피크는 ±10 V로 제한. |
오프셋 정확도 |
일반적으로 비감쇄 ± 3 % ± 10 mV 이내 |
분해능 |
진폭 및 DC 오프셋 양자에 대해 3디지트 또는 1mV |
동기신호 출력-채널당 1개 |
다기능 출력, 사용자 정의가능 또는 다음 중 하나로 자동 선택: |
파형 동기화(모든 파형) |
주파형 주파수에서 50% Duty Cycle의 구형파 또는 임의파형의 최초 몇 개 지점과 일치하는 펄스. |
위치마커(임의파형에만 해당) |
파형의 임의의 지점들에 대해 high 또는 low로 설정된 마커비트가 연관되어 있을 수 있습니다. |
burst 실행 |
burst의 마지막 주기와 일치되는 펄스를 생성합니다. |
순서 동기화 |
파형순서 끝과 일치하는 펄스를 생성합니다 |
트리거 |
현재의 트리거 신호를 선택합니다. burst 또는 게이트 신호의 동기화에 유용. |
소인 동기화 |
오실로스코프 또는 기록계의 동기화를 위해 소인 시작점에서 펄스 출력. 추가적으로 소인마커 출력가능 |
위상잠금 |
2개 발진기의 위상잠금에 사용. 0도 위상지점에서 정극성 에지 생성 |
출력신호 레벨 |
소인동기를 제외한 모든 출력에 대해 논리레벨은 <0.8V,> 3V 소인동기는 3레벨 파형입니다. |
트리거입력 |
주파수범위 |
DC ~ 1 MHz |
신호 범위 |
한계치 공칭 TTL레벨; 입력 ± 10 V |
최소 펄스폭 |
트리거와 게이트 모드에 대해 50ns, 소인모드에 대해 50 µs |
입력 임피던스 |
10 kΩ |
변조입력 |
주파수범위 |
DC ~ 500 kHz |
신호 범위 |
VCA: 최대 출력 100% 레벨 변화 시 대략 1 V pk-pk
SCM: 최대출력에 대해 약 ± 1 Vpk |
입력 임피던스 |
통상 1 kΩ |
합산 입력 |
주파수범위 |
DC ~ 30 MHz (291) DC ~ 16 MHz (292/294) |
신호 범위 |
20Vpk-pk 출력에 대해 약 2Vpk-pk 입력 |
입력 임피던스 |
통상 1 kΩ |
홀드 |
임의의 파형을 현재 위치에서 홀드. TTL low 레벨 또는 스위치 닫힘에 의해 파형은 현재 위치에서 정지하고 TTL high 레벨 또는 스위치 열림에 의해 파형이 계속될 수 있을 때까지 대기하게 됩니다. 전면판 MAN/HOLD 키 또는 원격 명령기능도 홀드기능 제어에 사용 가능합니다. |
입력 임피던스 |
10 kΩ |
기준 클록 입출력 |
입력으로 설정 |
외부 10MHz 기준 클록을 위한 입력 TTL/CMOS 기준 레벨. |
출력으로 설정 |
내부 10MHz 클록의 버퍼버전 공칭 출력레벨은 50 Ω 에 대해 1V와 4V |
위상잠금으로 설정 |
발진기 2개의 동기화 (위상잠금)를 위해 마스터상에서의 SYNC OUT 그리고 슬레이브상에서 TRIG IN과 함께 사용 |
ARB 클록 입력 |
주파수범위 |
DC ~ 50 MHz |
최대 입력전압 |
+ 5 V, -1 V |
채널간 작동 |
채널간 변조 |
다음 채널의 진폭변조(AM) 또는 반송파억압변조(SCM)에 임의의 채널의 파형을 사용할 수 있습니다. 또는 MODULATION 입력소켓상의 신호를 이용하여 임의 수의 채널에 대한 변조(AM 또는 SCM)가 가능합니다. |
반송 주파수 |
선택한 파형에 대해 전범위 |
반송파 파형 |
모든 표준 및 임의파형 |
변조형식 |
AM: 반송파 포함 양측파대
SCM: 이중 측대역 반송파 억압
|
변조 소스 |
내부 이전 채널을 이용 외부 변조 입력 소켓 외부 변조는 임의의 채널에 동시에 적용 가능 |
주파수 범위 |
DC ~ > 100 kHz |
내부 AM 깊이 |
0 % to 105 % |
내부 AM 분해능 |
1 % |
반송파 억압 |
> 40 dB |
외부 변조 신호 범위 |
VCA: 최대 출력 100% 레벨 변화 시 대략 1 V pk-pk
SCM: 최대 출력에 대해 대략 ± 1 Vpk
|
채널간 아날로그 합파형 |
합은 임의의 채널의 파형을 합하여 다음채널로 넘깁니다. 대신 SUM 입력 소켓의 신호를 임의의 채널들과 합할 수 있습니다. |
반송파 주파수 |
선택 파형에 대해 전체 범위 |
반송파 파형 |
모든 표준 및 임의 파형 |
합 소스 |
이전 채널로부터 내부 SUM IN 소켓으로부터 외부 |
주파수범위 |
DC ~ > 16 MHz |
외부 신호범위 |
20 Vpk-pk 출력에 대해 대략 5 Vpk-pk 입력 |
채널간 위상 동기화 |
2개 이상의 채널을 동기화할 수 있습니다. 각 동기 채널은 다른 동기 채널에 대한 위상각을 지정할 수 있습니다. 임의 파형과 파형 시퀀스도 위상 동기화할 수는 있으나, 파형 길이와 클록 주파수 비에 대한 제약이 걸릴 수 있습니다
.
하나의 채널을 Master로 지정하고 나머지 채널을 Slave로 지정하면 마스터의 주파수 변화가 각 slave 채널에 반복되어, 같은 주파수의 다위상 파형을 쉽게 생성할 수 있습니다. DDS 파형은 7 자리수의 주파수 설정 분해능를 가지지만 비 DDS 파형은 4자리 수 입니다.
|
위상분해능 |
DDS 파형: 0.1도 |
비DDs 파형 |
0.1도 혹은 360도/점의 수 중 큰 값 |
위상 에러 |
< ± 10ns 모든 파형 |
채널간 트리거 |
모든 채널은 이전 혹은 이후 채널에 의해 트리거 가능 이전/이후 연결을 이용하여 트리거 신호를 "시작"채널에서 여러 채널로 "체인"한 뒤 "끝" 채널까지 "데이지 체인"할 수 있습니다
.
각 채널은 이전 (혹은 이후) 채널에서 트리거 신호를 수신하며, 선택 트리거를 이후 (혹은 이전)채널로 출력합니다. "끝"채널로 "시작"채널을 구동하여 폐회로를 구성할 수 있습니다
.
이를 통해 복잡하고 다양한 채널간 트리거 계획을 구성할 수 있습니다. 각 채널은 트리거 출력과 출력 파형을 독립적으로 설정할 수 있습니다. 트리거 출력은 파형 끝, 포지션 마커, 시퀀스 동기화, 혹은 burst 완료 중에서 선택할 수 있습니다
.
위의 구성안에 따라, 각 채널에서 16개의 분획을 생성하고 모든 채널을 합하고 채널 4의 출력 파형으로 완성하여 최대 64개의 파형 분획을 가진 시퀀스를 만들 수 있습니다
.
REF IN/OUT 소켓과 SYNC OUT 소켓의 신호들은 4개 이상의 신호가 요구되는 경우 2개 계측기의 위상잠금에 사용 가능합니다.
|
인터페이스 |
RS-232 |
가변 baud rate, 최대 9600 Baud |
IEEE488 |
IEEE488.2 준수성 |
USB |
USB 1.1 준수성 |
일반 사양 |
디스플레이 |
20문자 x 4 행 문자 및 숫자 |
데이터 입력 |
모드, 파형 등의 키보드 선택. 숫자 키 또는 회전 컨트롤을 이용한 값 입력 |
메모리카드 |
CF 메모리표준을 준수하는 장착식 메모리카드 32MB-1GB의 용량 사용가능 |
설정 저장 |
메모리 카드에 대해 최대 500개의 완전한 계기 측정값을 저장, 재호출 가능합니다. 또한 측정기 설정에 대해 독립적으로 최대 500개의 임의파형도 저장 가능합니다. |
크기 |
130mm(3U) 높이, 335mm 길이, 350mm 폭(292/294), 212mm폭(291) |
무게 |
292/294: 7.2 kg (16 lb); 291: 4.1 kg (9 lb) |
전원 |
110~120V 또는 100V 공칭 50/60/400 Hz;; 220~240V 공칭 50/60Hz 전압 내부조정가능, 작동범위 공칭의 ± 10 %, 최대 60VA. |
준수성 |
작동범위 |
+5 °C ~ 40 °C, 20 ~ 80 % RH |
보관범위 |
–20 °C ~ +60 °C |
환경 |
200m까지의 고도에 대한 실내사용. 오염 2등급 |
안전 |
EN61010-1 준수 |
EMC |
EN61326, 준수 |
계측기 드라이버 |
Labview 와 LabWindows CVI 는 계측기와 함께 공급되거나 또는 인근 FLuke 판매사무소에서 입수가능합니다. |
공급품목 |
IEC 전원단자. 인쇄설명서(부분적 다국어), CD 상의 다국어 설명서, Wavefor Manager Plus 소프트웨어, CF 메모리 카드, CD 기록/판독기(PC에 USB 연결). |
옵션 |
19인치 랙설치키트 |
